แนะนำผลิตภัณฑ์ |

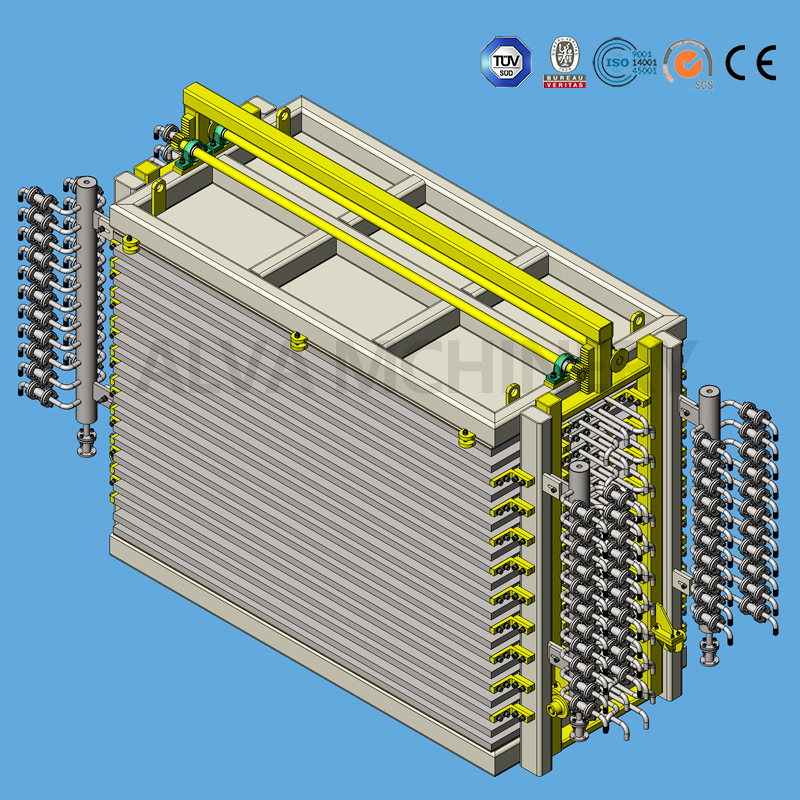

เครื่องอบแห้งแผ่นไม้อัดแบบรีดร้อน ALVA เป็นอุปกรณ์อบแห้งแบบพิเศษที่ออกแบบมาสำหรับแผ่นไม้อัดไม้บางในสาขาแปรรูปไม้ ส่วนใหญ่จะใช้ในกระบวนการผลิตไม้อัดและแผ่นไม้อัดตกแต่ง หน้าที่หลักของมันคือการลดปริมาณความชื้นของแผ่นไม้อัดอย่างรวดเร็วและสม่ำเสมอหลังจากการตัดแบบหมุนหรือการหั่น เพื่อให้สามารถตอบสนองข้อกำหนดกระบวนการของขั้นตอนต่อๆ ไป เช่น การติดกาวและการเคลือบแผ่นไม้อัด ขณะเดียวกันก็ลดปัญหาต่างๆ เช่น การบิดเบี้ยว การแตกร้าว และการเสียรูปในระหว่างกระบวนการทำให้แผ่นไม้อัดแห้ง
|
การแสดงสินค้า |
|
พารามิเตอร์ผลิตภัณฑ์ |
| พารามิเตอร์เครื่องเป่าวีเนียร์ |
| ชื่อ |
พารามิเตอร์ |
หมายเหตุ |
| หมายเลขรุ่น |
BY214X8/1-20-00 |
|
| ความดันที่กำหนด |
1,000 กิโลนิวตัน |
|
| ทิศทางการป้อนกระดาน: แนวนอน |
แนวนอน |
|
| จำนวนชั้น |
20 ชั้น |
|
| ระยะห่างระหว่างชั้น |
10มม |
|
| จำนวนแผ่นกดร้อน |
21 |
|
| ขนาดแผ่น |
1370×2700×42มม |
ทางเข้าคู่และทางออกคู่ พื้นผิวชุบโครเมียม |
| เส้นผ่านศูนย์กลางและปริมาณกระบอกไฮดรอลิก |
Φ160X100มม |
กระบอกไฮดรอลิกแรงดันสูง Heli |
| พลัง |
5.5KW |
|
| น้ำหนักเครื่อง |
27 ตัน |
|
| ขนาดโดยรวม |
4200mmX1370mmX2500mm |
|
|
หลักการทำงานของโคร |
อุปกรณ์นี้บรรลุฟังก์ชันการทำให้แห้งโดยอาศัยกลไกสองประการคือการนำความร้อนจากการสัมผัสและการสร้างแผ่นกด กระบวนการทำงานมีดังนี้:
1. การให้อาหารและการวางตำแหน่ง
แผ่นไม้อัดที่จะอบแห้งจะถูกป้อนเข้าไปในช่องว่างระหว่างแผ่นรีดร้อนหลายชั้นอย่างแม่นยำผ่านระบบลำเลียง พื้นผิวของวีเนียร์ต้องเรียบเสมอกันเพื่อป้องกันริ้วรอยไม่ให้ส่งผลต่อการแห้ง
2.การอบแห้งด้วยการนำ
ความร้อน แผ่นรีดร้อนติดตั้งภายในด้วยช่องน้ำมันหรือห้องอบไอน้ำที่นำความร้อน ซึ่งถูกให้ความร้อนถึงอุณหภูมิที่ตั้งไว้โดยแหล่งความร้อนภายนอก ความร้อนจะถูกถ่ายโอนโดยตรงไปยังด้านในของแผ่นไม้อัดผ่านพื้นผิวสัมผัสระหว่างแผ่นรีดร้อนและแผ่นไม้อัด ทำให้ความชื้นภายในแผ่นไม้อัดระเหยอย่างรวดเร็ว
3.การควบคุมความดันและการปรับรูปร่าง
อุปกรณ์นี้มาพร้อมกับระบบแรงดันไฮดรอลิกหรือนิวแมติกที่ใช้แรงดันต่ำคงที่กับแผ่นรีดร้อน แรงดันนี้ต่ำกว่าเครื่องกดร้อนมาก และจุดประสงค์ไม่ได้มีไว้สำหรับการติดกาว แต่เพื่อแก้ไขรูปร่างของแผ่นไม้อัด และป้องกันการบิดงอหรือการโก่งงอในระหว่างกระบวนการทำให้กลายเป็นไอของความชื้น
4.การกำจัดความชื้นและการทำให้เสร็จสมบูรณ์
ไอน้ำระเหยจะถูกปล่อยผ่านช่องระบายอากาศที่กำหนดไว้ล่วงหน้าบนพื้นผิวของแผ่นกดร้อนหรือพัดลมดูดความชื้นที่ติดตั้งที่ด้านข้างของอุปกรณ์ เมื่อความชื้นของแผ่นไม้อัดลดลงจนได้มาตรฐานกระบวนการ แผ่นรีดร้อนจะแยกออกจากกัน และแผ่นไม้อัดจะถูกส่งไปยังกระบวนการถัดไปโดยระบบระบาย
|
องค์ประกอบโครงสร้างอุปกรณ์ |
เครื่องอบแผ่นไม้อัดแบบกดร้อนเป็นอุปกรณ์แบบครบวงจร โดยส่วนใหญ่ประกอบด้วยโมดูลหลักห้าโมดูลต่อไปนี้:

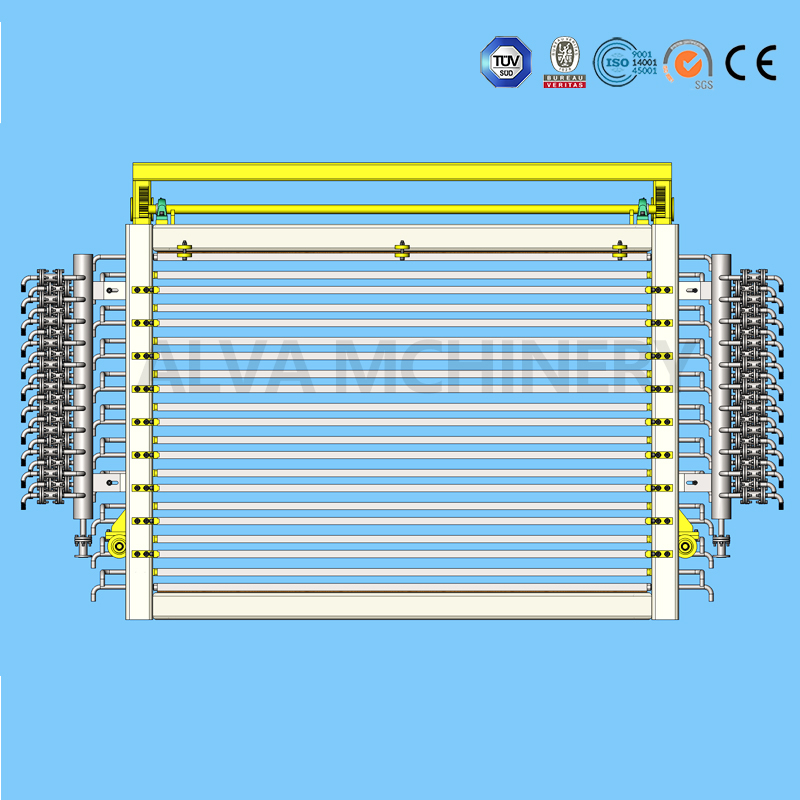

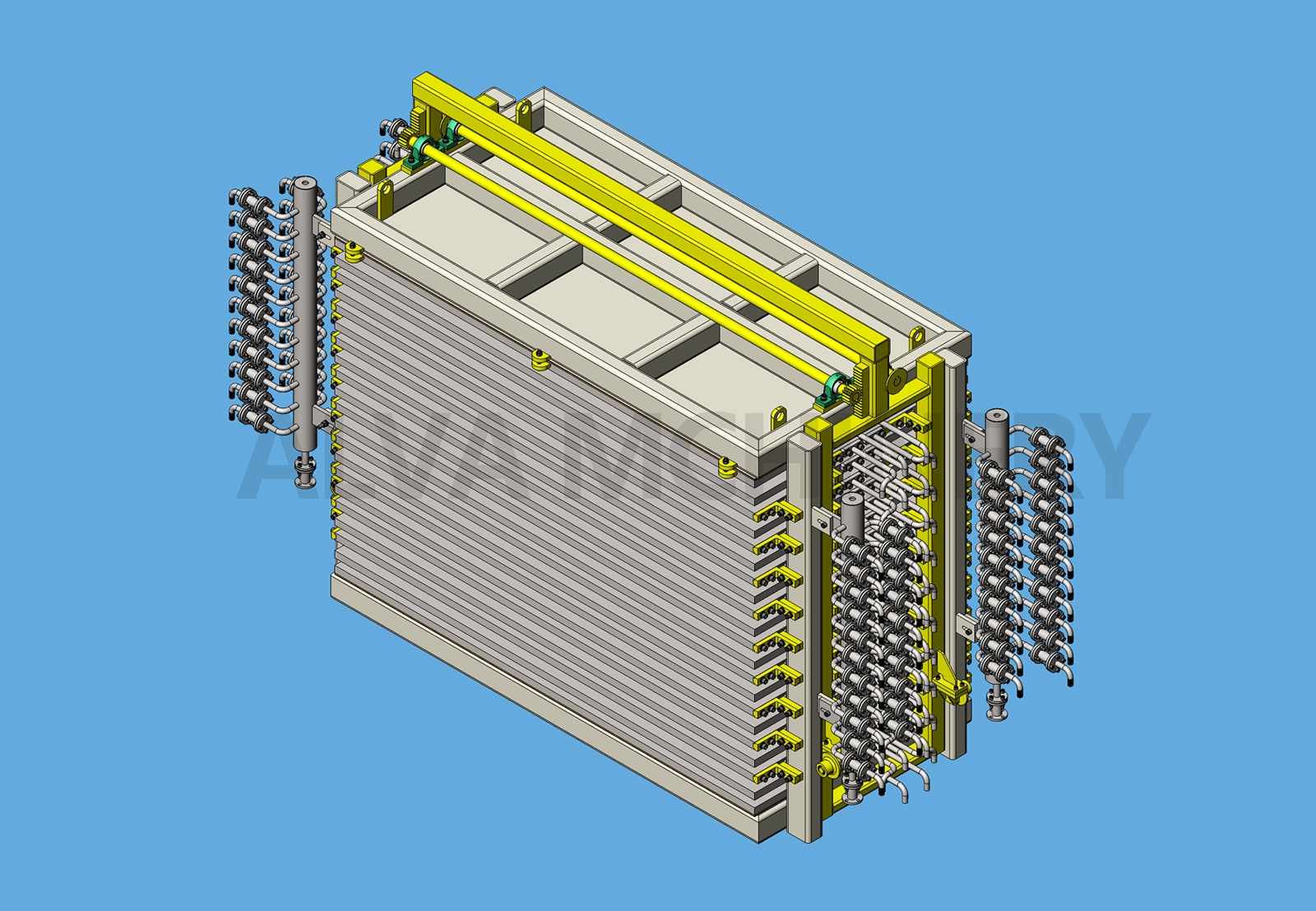

1.ระบบกดแผ่นร้อน
เนื่องจากเป็นส่วนประกอบหลักของอุปกรณ์ จึงประกอบด้วยแผ่นกดโลหะหลายแผ่นที่จัดเรียงขนานกัน แผ่นกดส่วนใหญ่ทำจากเหล็กหล่อทนความร้อนหรือโลหะผสมอลูมิเนียม และพื้นผิวของมันได้รับการขัดเงาเพื่อให้แน่ใจว่าสัมผัสกับแผ่นไม้อัดสม่ำเสมอ จำนวนชั้นแผ่นกดได้รับการออกแบบตามความต้องการกำลังการผลิต เลเยอร์ที่มากขึ้นหมายถึงความสามารถในการประมวลผลที่สูงขึ้นต่อหน่วยเวลา
โมดูลควบคุมอุณหภูมิและความร้อน
วิธีการทำความร้อนกระแสหลักมีสองวิธี: การทำความร้อนด้วยน้ำมันที่นำความร้อนและการทำความร้อนด้วยไอน้ำ:
2.การให้ความร้อนด้วยน้ำมันที่นำความร้อน : น้ำมันที่นำความร้อนจะถูกให้ความร้อนโดยเตาน้ำมันที่นำความร้อนจากนั้นส่งไปยังช่องแผ่นกดร้อนโดยปั๊มหมุนเวียน วิธีการนี้มีความแม่นยำในการควบคุมอุณหภูมิสูง โดยรักษาความผันผวนของอุณหภูมิให้อยู่ในช่วงแคบ
3.การทำความร้อนด้วยไอน้ำ : ไอน้ำของหม้อไอน้ำถูกนำเข้าไปในห้องกดแผ่นร้อน ช่วยให้ทำความร้อนได้เร็วและต้นทุนต่ำ เหมาะสำหรับโรงงานแปรรูปไม้ขนาดเล็กและขนาดกลาง
โมดูลนี้มาพร้อมกับตัวควบคุมอุณหภูมิอัจฉริยะ ซึ่งสามารถตั้งค่าและปรับอุณหภูมิได้อย่างแม่นยำตามวัสดุและความหนาของแผ่นไม้อัด
โมดูลแรงดันและการส่งผ่าน
ใช้ไดรฟ์ไฮดรอลิกหรือนิวแมติก: ไดรฟ์ไฮดรอลิกเหมาะสำหรับอุปกรณ์หลายชั้นขนาดใหญ่ที่มีแรงดันคงที่ ตัวขับเคลื่อนแบบนิวแมติกส่วนใหญ่จะใช้กับอุปกรณ์ขนาดเล็กที่มีการทำงานที่ยืดหยุ่น ระบบส่งกำลังมีหน้าที่ควบคุมความเร็วในการเปิดและปิดและระยะห่างของแผ่นรีดร้อนเพื่อให้แน่ใจว่าการป้อนและการระบายแผ่นไม้อัดเป็นไปอย่างราบรื่น
4. ระบบลำเลียงและกำหนดตำแหน่ง
ประกอบด้วยสายพานลำเลียงป้อน สายพานลำเลียงปล่อย และอุปกรณ์กำหนดตำแหน่งแผ่นไม้อัด อุปกรณ์กำหนดตำแหน่งใช้โฟโตอิเล็กทริคเซนเซอร์หรือตัวจำกัดเชิงกลเพื่อให้แน่ใจว่าการวางตำแหน่งแผ่นไม้อัดระหว่างแผ่นรีดร้อนนั้นแม่นยำ เพื่อหลีกเลี่ยงไม่ให้แผ่นไม้อัดแห้งไม่สม่ำเสมอเนื่องจากการโก่งตัวของแผ่นไม้อัด
5.ระบบกำจัดและควบคุมความชื้น
ระบบกำจัดความชื้นประกอบด้วยพัดลมดูดความชื้นและท่อส่งอากาศที่สามารถซึมผ่านได้ ซึ่งสามารถปล่อยไอน้ำระเหยได้ทันเวลา และป้องกันไม่ให้ความชื้นสะสมภายในอุปกรณ์ส่งผลต่อประสิทธิภาพการอบแห้ง ระบบควบคุมใช้ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ PLC ซึ่งสามารถตั้งค่าพารามิเตอร์ล่วงหน้า เช่น อุณหภูมิการอบแห้ง ความดัน และเวลา เพื่อให้เกิดการทำงานอัตโนมัติ และยังมาพร้อมกับฟังก์ชันแจ้งเตือนข้อผิดพลาดอีกด้วย
